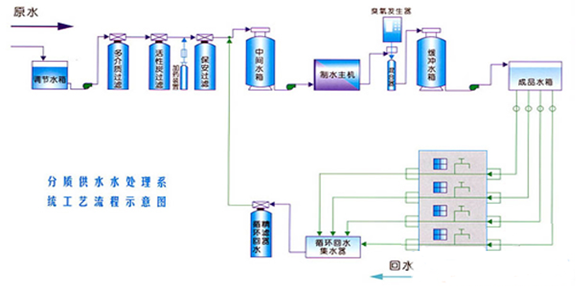

分質供水水處理設備系統工藝流程圖

 分質供水典型工藝流程：
工藝一：自來水加壓泵－多介質過濾器－活性炭過濾器－陽離子軟水器－保安過濾器－二級反滲透機－臭氧發生器－不銹鋼儲水罐－變頻恒壓供水泵－供水管道工藝一達到國家標準GB17323－1998 <<瓶裝純凈水標準>>
工藝二：自來水加壓泵－多介質過濾器－活性炭過濾器－陽離子軟水器－保安過濾器－中空超濾膜/反滲透膜/納濾膜 －臭氧發生器－不銹鋼儲水罐－變頻恒壓供水泵－供水管道工藝二符合建設部CJ94－1999 <<飲用凈水水質標準>>
